气缸活塞式切断阀

气缸活塞式切断阀

  • 产品展示
  • 技术参数
  • 其他

概述:

气缸活塞式切断阀是工业生产中自动化控制的执行单元。它按照调节仪表的信号切断和开启,也可以快速切断和开启,以满足系统对压力、温度、流量和液位等参数的要求。

该产品具有结构简单、牢固和工作可靠、维修方便和防火、防爆的优点,广泛应用于石油、化工、电力、轻纺等行业在生产过程自动化控制系统中。

构造及工作原理:

该产品由切断阀和气缸活塞式执行机构组成。

气开式(常闭)时,执行机构由于弹簧预紧力的使用使阀芯和阀座处在关闭状态,当输入400kma信号时,活塞阀杆向上动力,使阀门开启。

气关式(常开)时,在无信号作用情况下,阀处于上至点,阀门呈开启状态,当输入400kpa信号时,活塞向下运动,使阀门关闭。

当阀门需要快速开启和关闭时,可以增大信号到600kma,使活塞输出力度增大。由于执行器刚度是一个常数增大气信号很方便地实现了快速动作。

该产品的气缸和活塞可以倒顺安装,以实现正反作用。在安装过程中只须改变推杆这一个零件,即能方便地更变正反动作。

该产品的气缸和活塞、气缸和二端盖均采用国家标准(GB1235-76)的密封圈。寿命长,换置方便,结构具有减震性。在活塞二条密封槽中间车制润滑脂贮槽、确保在长期运动过程中不至失油,使活塞自动润滑,维持产品技术状况良好。
主要零件:(按图一序号)
1、阅体;
2、阀座(附密封石棉橡胶垫);
3、闯头(包括:阀头垫片、F4阀头、梯形垫片及阀头螺帽);
4、阀杆(包括:螺帽及指示盘);
5、密封套筒;
6、密封垫料(包括:垫料垫片及垫料螺塞);
7、推杆(包括:推杆螺帽);
8、气杆下盖(包括:推杆座、气缸与下盖密封圈);
9、活塞(包括:活塞密封圈);
10、弹簧;
11、气缸(包括:进气接头);
12、申杆双头螺杆(包括:垫片和螺帽);
13、气缸上盖(包括:气缸与上盖的密封圈)。

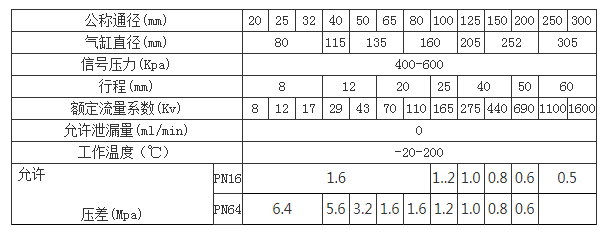

技术参数:
